高い機械剛性に加え、優れた機能性と精度を保持。
可変角度穴／異径穴の連続加工など幅広い応用性を備えています。
CNC高速細穴放電加工機は、機械本体の基本構造部に鋳物を採用し、極めて高い剛性を実現。また機能性と高い位置精度を保持し、可変角度穴や異径穴の連続加工など幅広い応用性を備えています。さらに自社開発のソフトウェアの搭載により、常にスピーディーな動きが可能になるなど、細穴加工の広範なニーズにお応えします。
| ワークテーブル寸法（幅×奥行×高さ） | 400×490×64mm |
|---|---|
| 加工槽内径寸法（幅×奥行） | 556×790mm |
| テーブル移動距離（X軸×Y軸） | 300×400mm |
| W軸加工ヘッド上下距離 | 300mm |
| Z軸サーボ送り距離 | 340mm |
| 使用電極径 | φ0.2～4.0mm |
| 加工液タンク容量 | 20リットル 20 Liter |
| 加工物最大積載重量 | 300kgf |

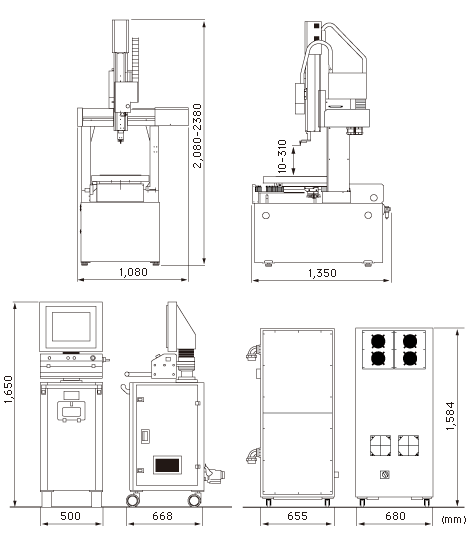

| 本体寸法（幅×奥行×高さ） | 1027×1307×2526mm |
| 本体重量 | 1000kgf |
| 機械据付け寸法 | 2300×2000mm |
| 最大入力 | 20KVA | |
|---|---|---|
| 入力電圧 | AC200/220V、3-Phase、50/60Hz | |
| 最大平均加工電流値 | 40A | |
| 加工条件選択機能 | IP切替え | 23ステップ |
| Ton切替え | 1-999（μsec） | |
| Toff切替え | 1-999（μsec） | |
| コンデンサー | 0～15ステップ（16～31ステップはオプション） | |
| 入力方式 | MDI | ◯フルキーボード |
|---|---|---|
| FDD | ◯ | |
| USB | ◯ | |
| 表示 | LCD TFT 15インチ | |
| インチ・ミリ切替え | ◯（手動・プログラム） | |
位置指令方式 |
◯（手動・プログラム） | |
| 最小駆動単位 | ミリ | 0.001（Z軸のみ0.002） |
| インチ | 0.00004（Z軸のみ0.0004） | |
| 加工時間表示 | ◯ | |
| 制御軸数 | MAX 6（X・Y・Z・W）△（A・B） | |
| JOG送り | ◯ | |
| リモコン | △ | |
| メモリー／ハードディスク | 512MB／HDD 120GB | |
| ソフトスタート機能 | △ | |
| 加工条件プリセット | 1000（0～999） | |
| オートモード設定機能 | 加工オート | |
| レジスターデータ入力機能 | ◯ | |
| 接触位置出しブザー | ◯ | |
| 主軸回転速度調整機能 | ◯R9～0～L9 | |
| サーボ速度調整機能 | ◯99 | |
| OS | Windows XP professional | |
○印：標準装備 △印：オプション ○：Standard accesaries △：Option
高剛性・高精度
機械構造全体に高い剛性をもたせるとともに、長年の技術による門型スタイルとXY軸スケールで高精度の位置決めを実現。
最大1000データの保存が可能
加工条件データは、1ファイル最大1000のデータが保存できます。従って、類似加工に対しては、保存中のデータを取出し、自由にデータを変更できるため、より効率的に、短時間で加工に取りかかれます。
AUTO加工機能
1信号のみで加工開始から終了までを自動で行います。
端面出し機能
加工物の端面及び中心出し動作を自動で行うことができます。
3ステップ加工機能
加工入口の溶融物付着を少なく、加工出口の加工安定を良くするために、加工深さに応じた3種類の加工条件を自動切換えで行います。
簡易ピッチ送り機能
プログラムを組まなくても、直線及び円ピッチ動作を行うことができます。
深さ指定加工機能
電極の消耗を考えずに、指定した深さ（止まり穴）の加工ができます。
自動水掛制御機能
加工と連動して、水掛けをON/OFFするための出力を標準で装備しています。
自動電極交換装置AEC2
電極材質／径（φ0.3～φ3.0）／使用本数を自由に、最大24本（オプション最大48本）までセットできるコレット方式の自動電極交換システムを採用。また加工ポイント部への移動直後に発生しやすい電極のブレも自動制御の中間振れ止めが抑制してくれます。（A66CNC3には標準装備）
- A34CNC3 交換時間 50～70秒
- A66CNC3 交換時間 50～72秒
自動ガイド交換装置AGC2
異径の穴に対しても、自動ガイド交換装置で連続運転が可能です。最大8個のガイドが搭載可能。ガイドの長さは最大150mmまで搭載可能です。（A66CNC3には標準装備）
- A34CNC3 交換時間 20～33秒
- A66CNC3 交換時間 20～35秒
Z軸中間振れ止めNC-ZCG1
加工中の電極の芯振れを防ぎます。加工がより安定し、穴径精度のバラツキを抑えます。
C軸クイックチェンジQC1
主軸（C軸）にAEC2のコレット方式を組み込んだタイプです。ワンタッチで電極交換が行えます。
6軸制御
制御軸数は、オプションを含め最大6軸（オプション2軸）まで使用可能です。
循環装置
連続運転に必要な循環装置も多数ラインアップ。
- レジスタを1000個使用可能
- 座標位置のレジスタ入力、レジスタからの書き込みなどが任意に可能
- 加減乗算（＊／＋−）を、プログラム内で使用可能
- 手動加工機能待ち、単発加工にも即対応できます。
- 最大6軸（オプション2軸）までの制御が可能
- プログラムはアステックコマンド100以上
