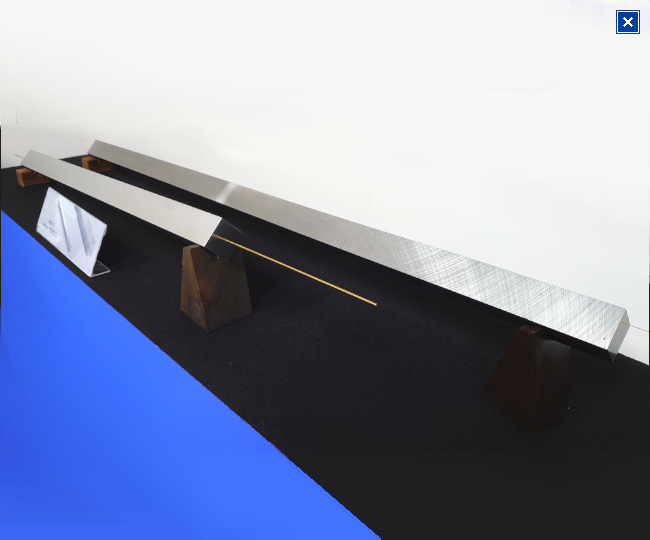

穴径φ1.0の穴を1500mm貫通させる、超深穴細穴放電加工ユニット

L/D1500倍という新境地へと辿り着いた放電加工ユニット。
ガンドリルが苦手とする小径の深穴加工を実現する。

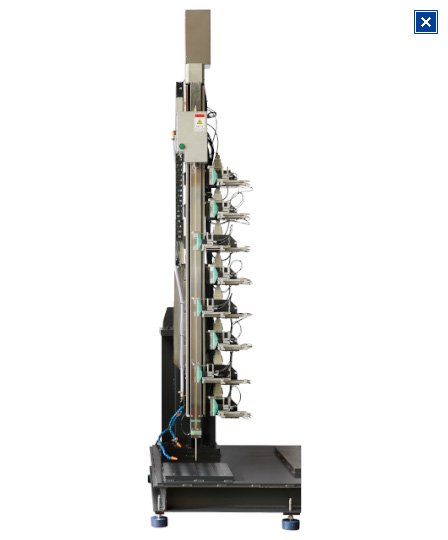

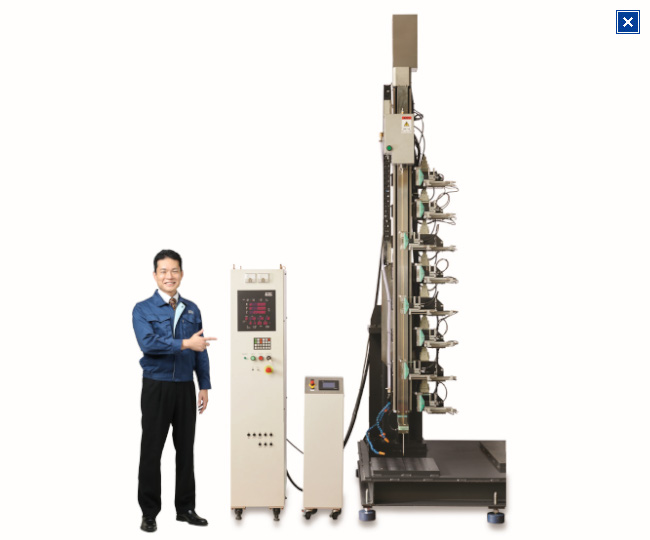

6Z1800

製品ギャラリー

  • 6Z1800
  • 6Z1800
  • 6Z1800
  • 6Z1800
  • 6Z1800
6Z1800

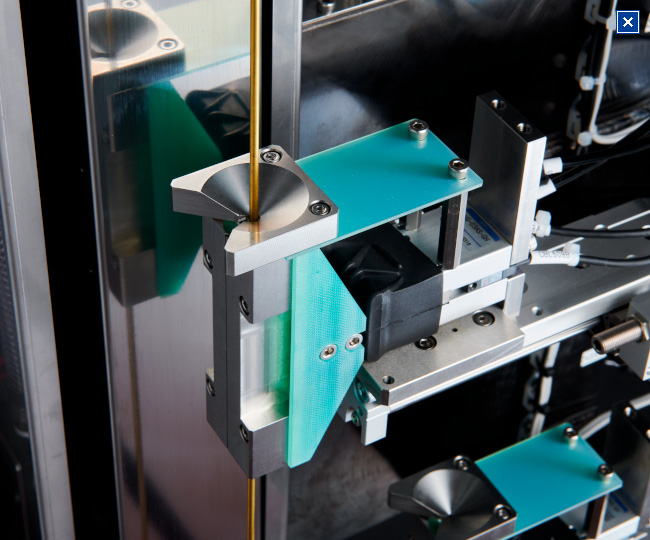

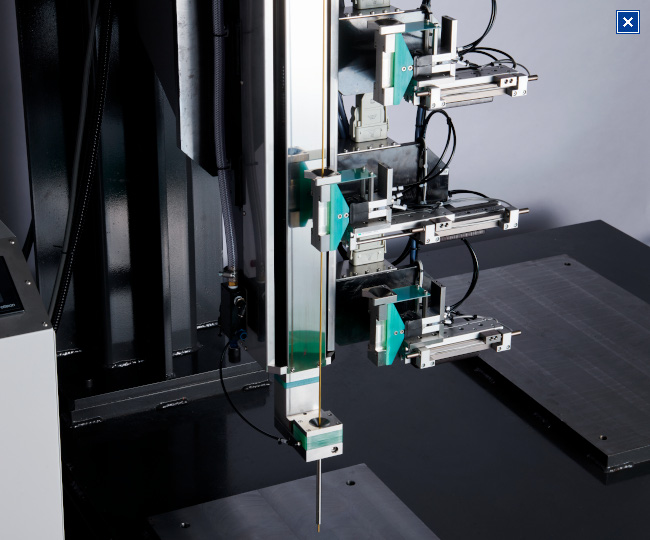

加工ヘッド

名称 6Z1800
本体寸法（幅×奥行×高さ） 435×373×2558mm
本体重量 170kg
ストローク 1841mm
最大電極長 1800mm
使用電極径 φ0.3～3.0mm

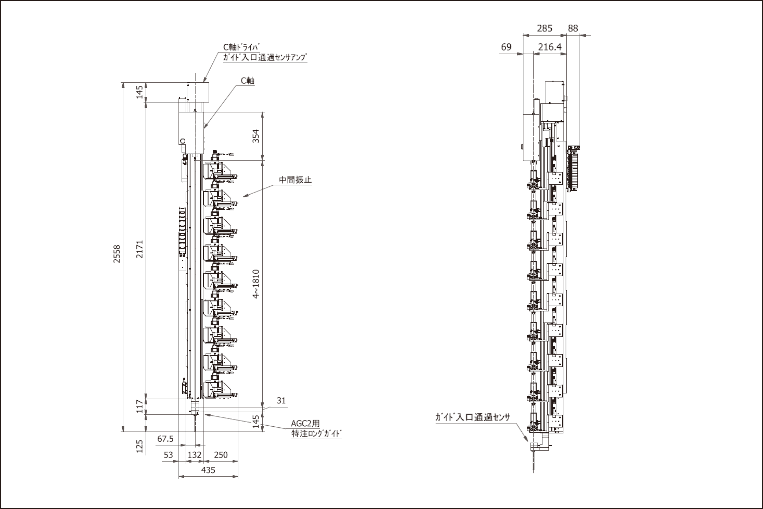

外形寸法図
