![機械本体と電源部が自由に組み合わせできるセパレートタイプ 機械本体と電源部が自由に組み合わせできるセパレートタイプ](img/copy.gif)
AM/Pシリーズは、優れた電源性能/豊富な機能/充実したオプションで、加工現場の幅広い要求にお応えします。
モーター駆動タイプのAA/Pシリーズが新たにラインナップに登場!位置決めが自動で行え、多数穴加工も手軽にします。
高速細穴放電加工機AM/Pシリーズは、豊富な機能に加え、誰にでも簡単に使える操作性により、優れたコストパフォーマンスを発揮します。機械本体と電源部を分離し、ユーザーサイドの使用条件に合わせて自由な組み合わせが行えるセパレートタイプを採用。さらにA43Mタイプは、門型・V平構造で高剛性、高精度な加工を可能にしました。独自の技術と新しいスタイルで、多様なニーズにお応えします。

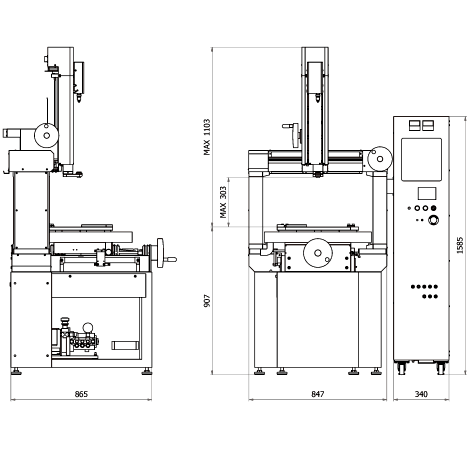

本体寸法(幅×奥行×高さ) | 847×865×2010mm |
---|---|
本体重量 | 700kg |
テーブル移動距離(X軸×Y軸) | 400×300mm |
加工物最大高さ | 300mm |
加工物最大積載量 | 300kgf |
使用電極径 | φ0.2~4.0mm |
本体寸法(幅×奥行×高さ) | 340×640×1584mm |
---|---|
最大平均加工電流値 | 40A |
最大入力 | 4.5KVA |
入力電圧 | AC200/220V 50/60Hz |
パルス発生方式 | パワーMos FET |
電流値高値切換え | 1~23ステップ |
パルス幅制御 | 1~999(μsec) |
パルス休止幅制御 | 1~999(μsec) |
加工条件プリセット(Mcon) | 15種 |
コンデンサー | 0~8ステップ(9ステップはオプション) |
型式 | モーター可動部 |
---|---|
A43A/Y | Y軸モーター |
A43A/XY | X軸・Y軸モーター |
A43A | X軸・Y軸・W軸モーター |
A43A/AEC4 | X軸・Y軸・W軸モーター・AEC4 |
![](img/a43mDrawing.gif)
小径から大径まで高速加工を実現
各種材質(金属)の加工を最適化したハイパワー電源の採用により、小径から大径穴の深穴に対して高速加工が行えるため、生産効率の大幅な向上が可能です。
加工面入口のバリ発生を大幅に抑制
電源部に内蔵されたCPU回路には、加工電流値が、0から目標設定値まで、ワンステップごとに自動的に上昇していく独自の回路設計を採用。その結果、加工表面入口に発生するバリを大幅に抑え、良質の加工面を提供します。
自動化に最適
Zオート機能が装備されていますので、加工深さ値(Zd)・電極上昇値(Zu)を設定してスタートスイッチを押すだけで加工が完了します。また、I/O端子台(オプション)を使用すれば、インデックステーブルなどの外部機器と接続し、自動化も簡単に行えます。
加工条件プリセット機能を内蔵
15パターンの加工条件が登録でき、効率よく各種加工物の加工が行えます。また加工条件は、自由に変更できます。
AUTO加工機能
1信号のみで加工開始から終了までを自動で行います。
ソフトリミット機能
加工中に電極が設定した数値より短くなった場合、その加工終了後、自動的にZ軸が上昇します。
3ステップ加工機能
加工入口の溶融物付着を少なく、加工出口の加工安定を良くするために、加工深さに応じた3種類の加工条件を自動切換えで行います。
電極消耗チェック機能
加工の穴あけが、正常に加工できているかを、電極の消耗でチェックします。
深さ指定加工機能
電極の消耗を考えずに、指定した深さ(止まり穴)の加工ができます。
カウンタ機能
設定した加工回数で信号を出力します。
- 高圧ポンプ WP-8A
- タッチセンサー
- インチ・ミリ表示切替え/XYワーク座標(2座標)
- 自動・手動モード切替え
- 加工時間計測
- IPステップアップ機能
- Z軸の原点復帰機能
- Z軸加工停止下限ソフトミット機能(電極長さ不足で加工途中停止回避機能)
- Z軸の機械座標表示(機械座標/ワーク座標の切替え)
- 加工数カウント
- 加工液循環装置 WR-100A
- ノイズフィルター NF-30B
- Z軸中間振れ止め ZCG1
- 制御ソフト(消耗チェック・3ステップ・Fステップ)
- リモートコントロールボックス(国内のみ)
- 作業灯(ハロゲン)HL-1B
- I/O端子台
- 各種消耗部品
