ひと穴、わずか2秒。

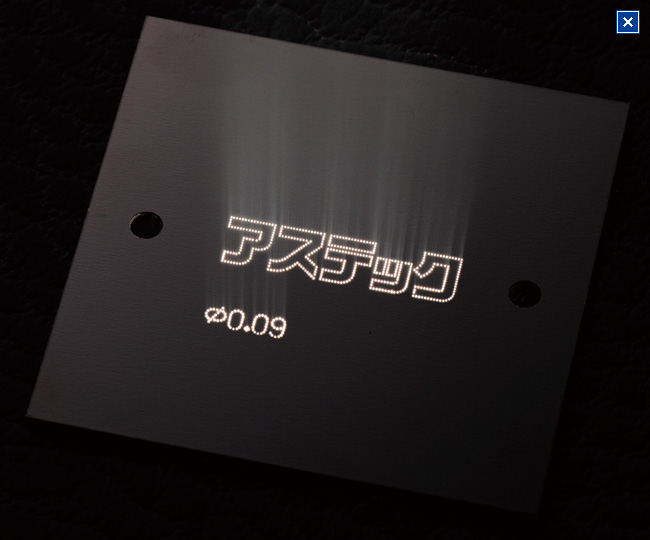

2770の微細穴、4時間21分連続加工。

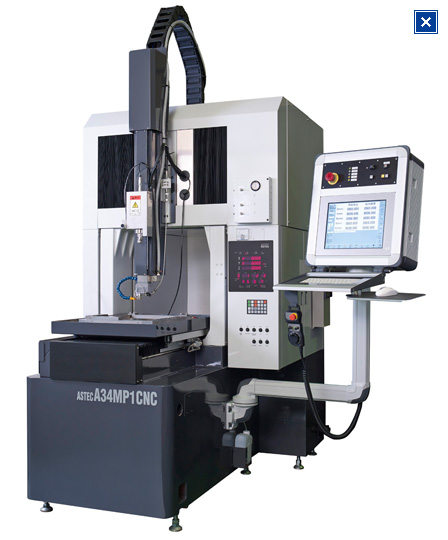

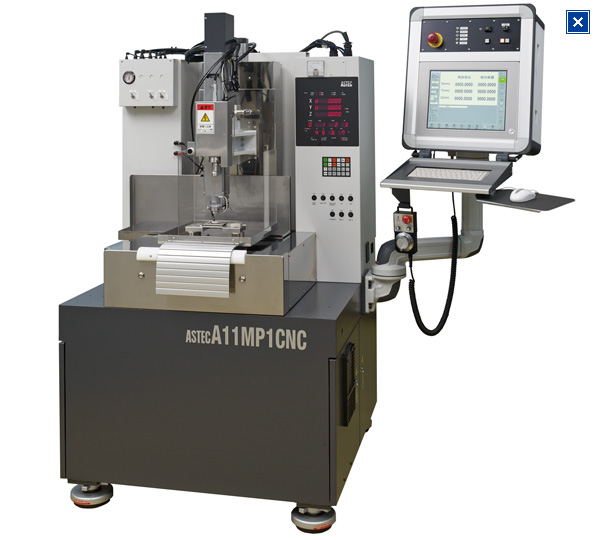

A11MP1CNC & A34MP1CNC

製品ギャラリー

機械本体

名称 A11MP1CNC A34MP1CNC
ワークテーブル寸法
(幅×奥行)
200×120mm 400×490mm
加工槽内寸法
(幅×奥行)
327×362mm 556×790mm
テーブル移動距離
(X軸×Y軸)
100×100mm
(X・Y軸リニアモータ駆動)
300×400mm
繰り返し精度 ±0.0005mm ±0.0025mm
W軸加工ヘッド上下 100mm 300mm
Z軸サーボ送り距離 250mm 440mm
使用電極 φ0.05~φ0.2mm
電極自動送り機能 有り
NCコマンド Gコード(CADデータ読み込み:DXF)

主な特徴

● 加工物材質:SKH2
● 加工板厚:0.5mm
● 使用電極:φ0.046mmWC
● 電極消耗:0.2mm
● 加工穴径(入口):φ0.071mm
● 加工穴径(出口):φ0.071mm
● 加工速度:15mm/min
